| Grundlegende elektrische Spezifikationen |
Zelltyp |
LiFePO₄
|
LiFePO₄
|
LiFePO₄
|
LiFePO₄
|
LiFePO₄
|
LiFePO₄
|
LiFePO₄
|
Nennspannung |
12,8 V
|
12,8 V
|
12,8 V
|
12,8 V
|
12,8 V
|
12,8 V
|
12,8 V
|
Nennkapazität |
100 Ah
|
100 Ah
|
140 Ah
|
280 Ah
|
280 Ah
|
314 Ah
|
334 Ah
|
Energieinhalt |
1280 Wh
|
1280 Wh
|
1792 Wh
|
3584 Wh
|
3584 Wh
|
4019,2 Wh
|
4275,2 Wh
|
Entladeschlussspannung |
10,8 V
|
10,8 V
|
10,8 V
|
10,8 V
|
10,8 V
|
10,8 V
|
10,8 V
|
Innenwiderstand |
≤ 40 mΩ
|
≤ 40 mΩ
|
≤ 40 mΩ
|
≤ 40 mΩ
|
≤ 40 mΩ
|
≤ 100 mΩ
|
≤ 100 mΩ
|
Selbstentladungsrate |
≤ 2%
|
≤ 2%
|
≤ 2%
|
≤ 2%
|
≤ 2%
|
≤ 2%
|
≤ 2%
|
Zykluslebensdauer |
5,000+ cycles @100% DoD; 8,000+ cycles @70% DoD; 15,000+ cycles @40% DoD
|
5,000+ cycles @100% DoD; 8,000+ cycles @70% DoD; 15,000+ cycles @40% DoD
|
5,000+ cycles @100% DoD; 8,000+ cycles @70% DoD; 15,000+ cycles @40% DoD
|
8,000+ cycles @100% DoD; 11,000+ cycles @70% DoD; 20,000+ cycles @40% DoD
|
8,000+ cycles @100% DoD; 11,000+ cycles @70% DoD; 20,000+ cycles @40% DoD
|
8,000+ cycles @100% DoD; 11,000+ cycles @70% DoD; 20,000+ cycles @40% DoD
|
8,000+ cycles @100% DoD; 11,000+ cycles @70% DoD; 20,000+ cycles @40% DoD
|
| Lade- & Entladeeigenschaften |
Lademethode |
CC / CV
|
CC / CV
|
CC / CV
|
CC / CV
|
CC / CV
|
CC / CV
|
CC / CV
|
Ladespannung |
14,6 V
|
14,6 V
|
14,6 V
|
14,6 V
|
14,6 V
|
14,6 V
|
14,6 V
|
Empfohlener Ladestrom |
20 A (0,2C)
|
20 A (0,2C)
|
28 A（0,2C）
|
56 A (0,2C)
|
56 A (0,2C)
|
62,8 A (0,2C)
|
66,8 A (0,2C)
|
Mindestladestrom für Heizfunktion |
8 A
|
8 A
|
8 A
|
8 A
|
8 A
|
8 A
|
8 A
|
Maximaler kontinuierlicher Ladestrom |
120 A
|
150 A
|
200 A
|
200 A
|
200 A
|
300 A
|
Maximal 300 A für höchstens 5 Minuten; langfristiger Dauerstrom: 0,5C (167 A).
|
Maximaler kontinuierlicher Entladestrom |
120 A
|
150 A
|
200 A
|
200 A
|
200 A
|
300 A
|
Maximal 300 A für höchstens 5 Minuten; langfristiger Dauerstrom: 0,5C (167 A).
|
Maximale kontinuierliche Ausgangsleistung |
1536 W
|
1920 W
|
2560 W
|
2560 W
|
2560 W
|
2560 W
|
Bis zu 3840 W für höchstens 5 Minuten (300 A bei 12,8 V); langfristiger Dauerstrom: 0,5C (167 A).
|
Ladezeit bei empfohlenem Ladestrom |
20A @ 5h
|
20A @ 5h
|
28A @ 5h
|
56A @ 5h
|
56A @ 5h
|
62,8A @ 5h
|
66,8A @ 5h
|
Maximaler Entladestrom (1 Sekunde) |
500A
|
550A
|
1000A
|
1000A
|
1000A
|
1000A
|
1000A
|
Maximaler Entladestrom (3 Sekunden) |
400A
|
450A
|
700A
|
700A
|
700A
|
900A
|
900A
|
Maximaler Entladestrom (5 Sekunden) |
300A
|
350A
|
500A
|
500A
|
500A
|
600A
|
600A
|
Maximaler Entladestrom (10 Sekunden) |
200A
|
200A
|
300A
|
300A
|
300A
|
450A
|
450A
|
| Temperaturbereich |
Ladetemperaturbereich |
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
0°C bis 50°C / 32°F bis 122°F
|
Entladetemperaturbereich |
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
-20°C bis 60°C / -4°F bis 140°F
|
Lagertemperaturbereich (< 1 Jahr) |
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
-20°C bis 25°C / -4°F bis 77°F
|
Lagertemperaturbereich (< 3 Monate) |
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
-20°C bis 40°C / -4°F bis 104°F
|
Lagertemperaturbereich (< 7 Tage) |
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|
-20°C bis 65°C / -4°F bis 149°F
|

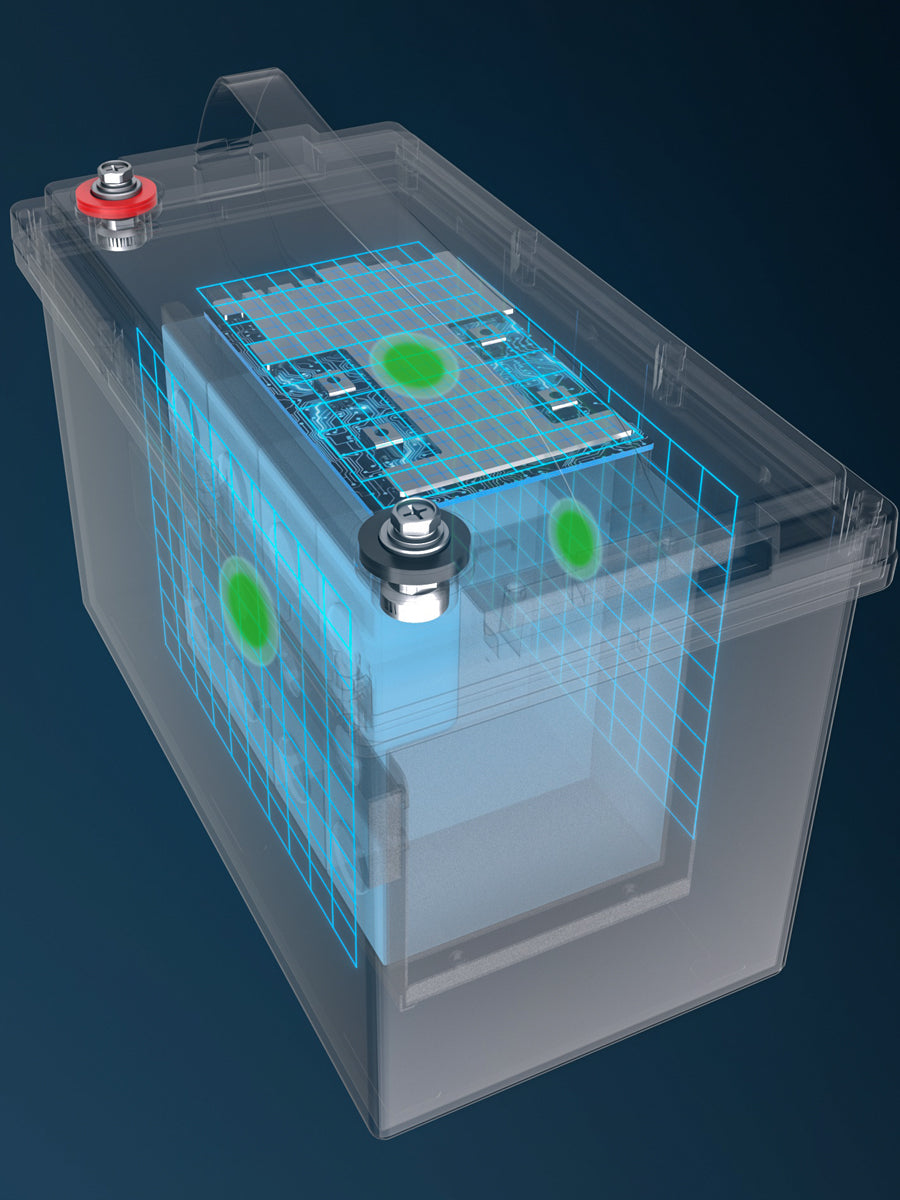

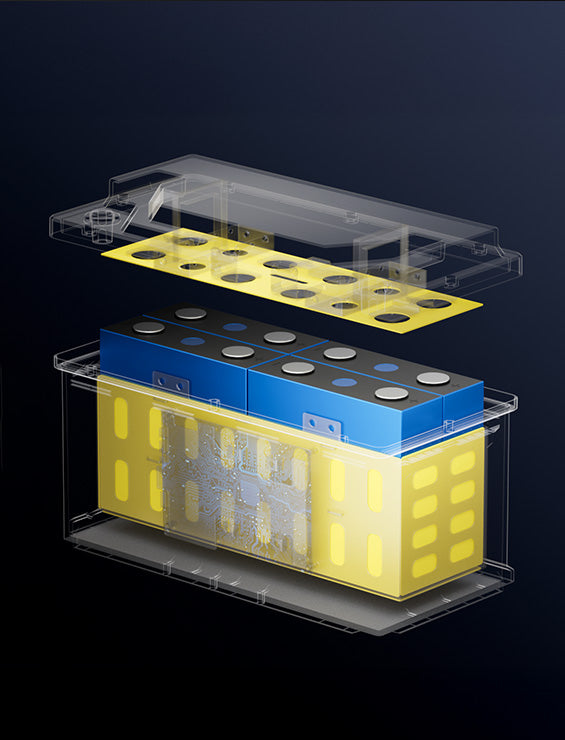

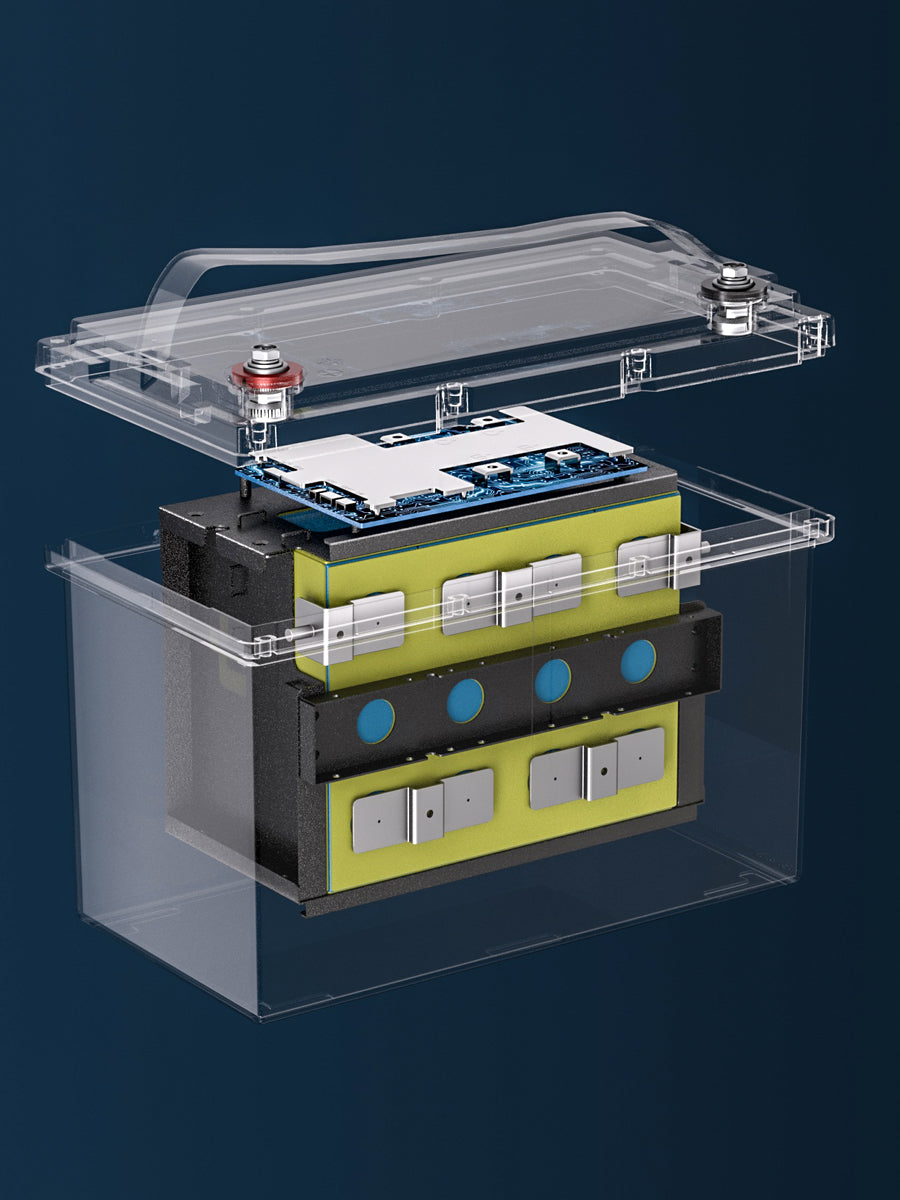

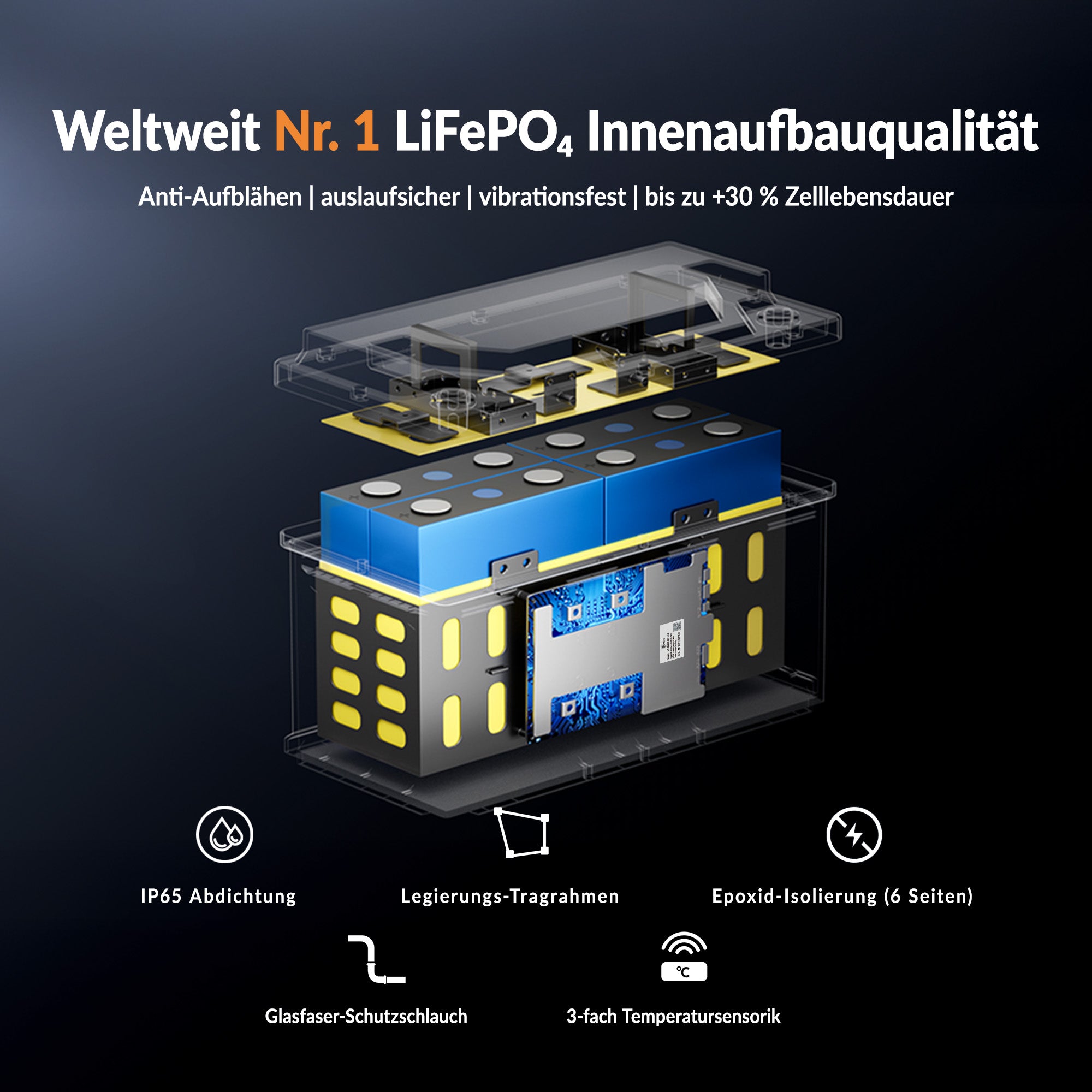

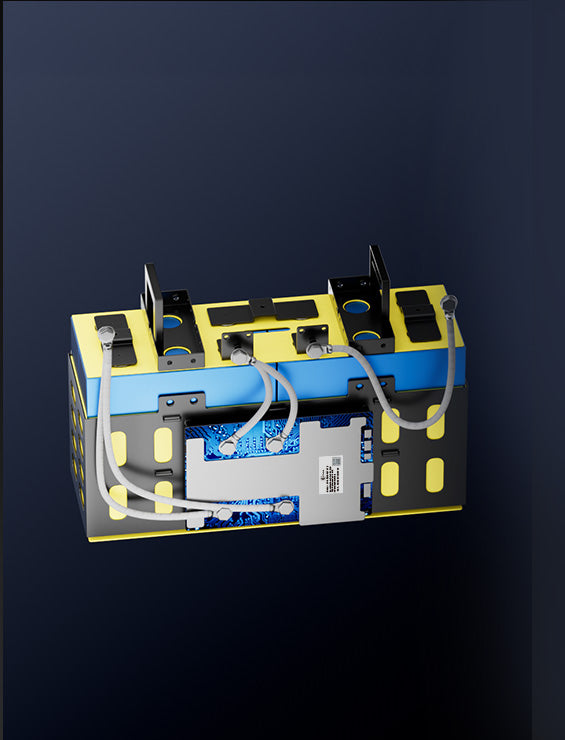

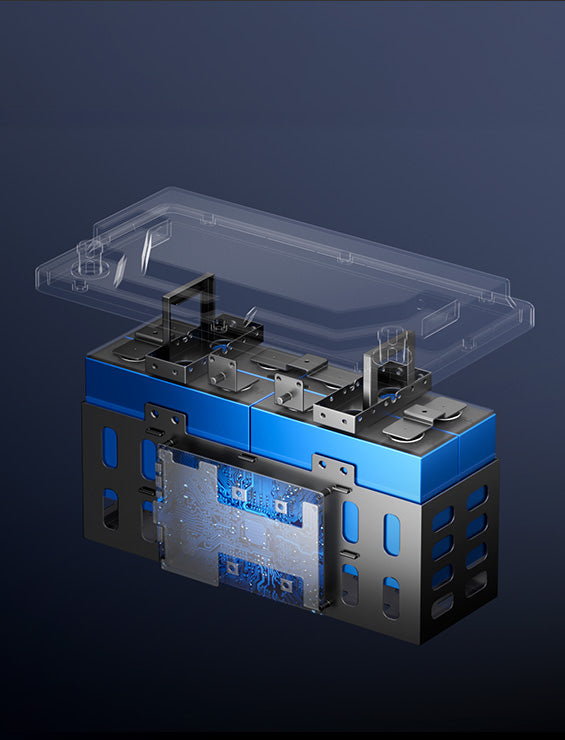

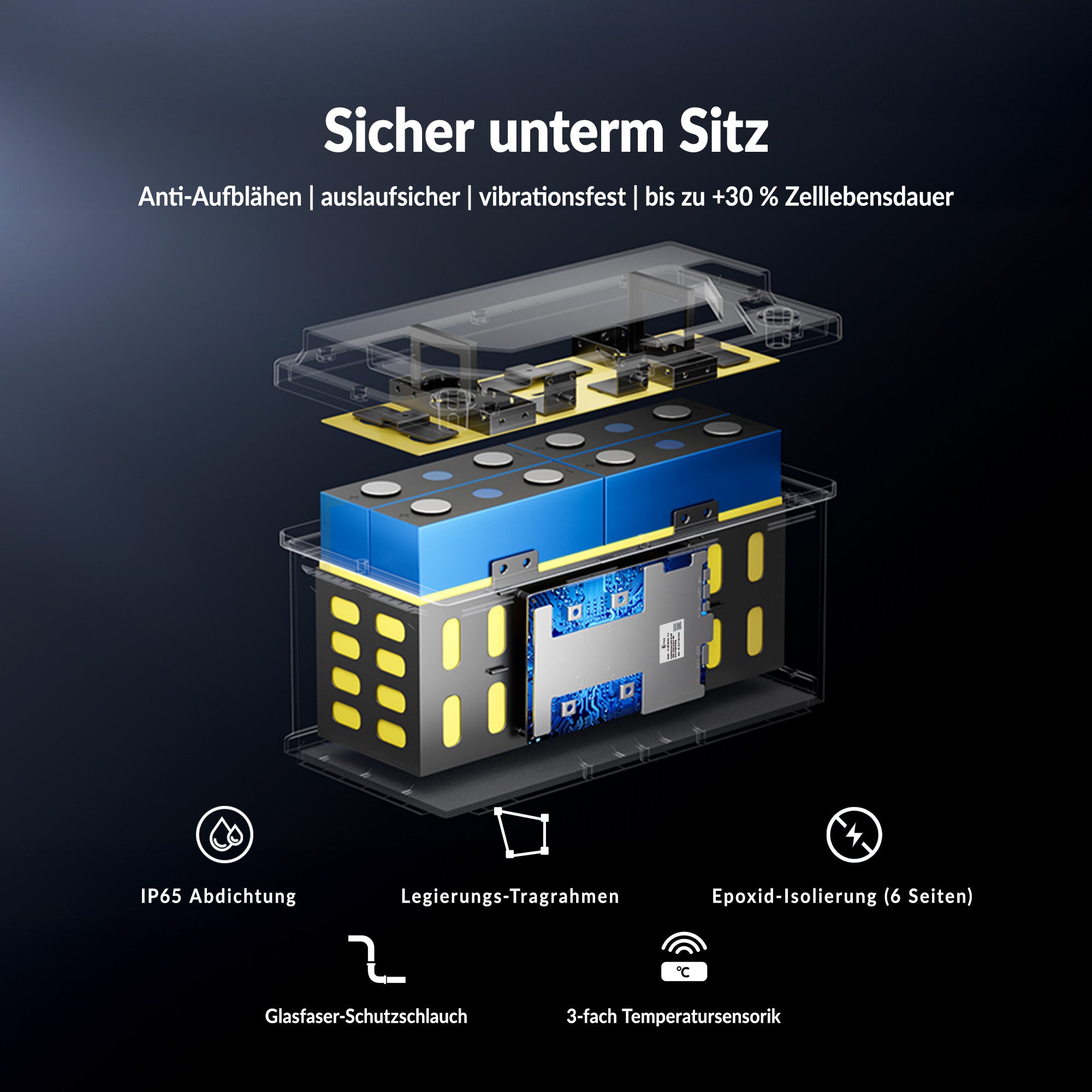

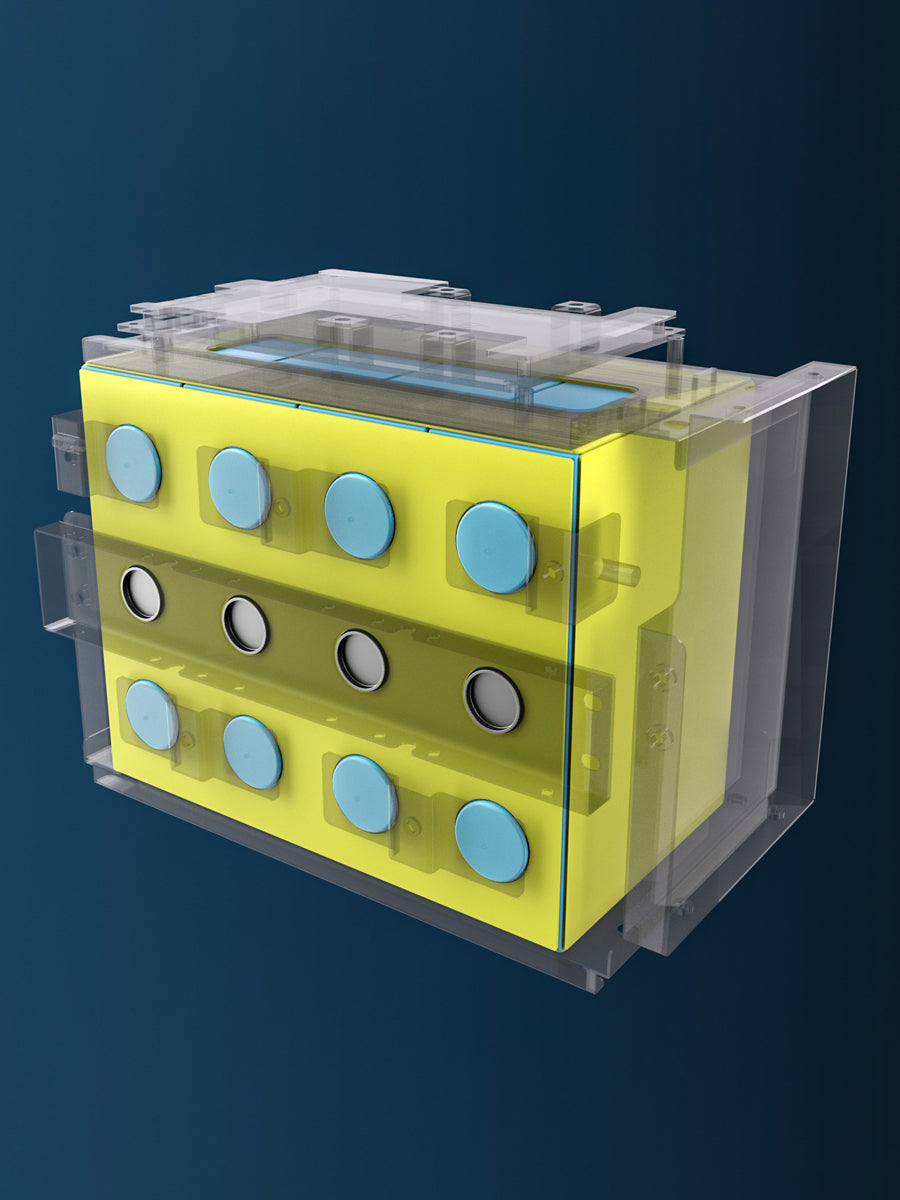

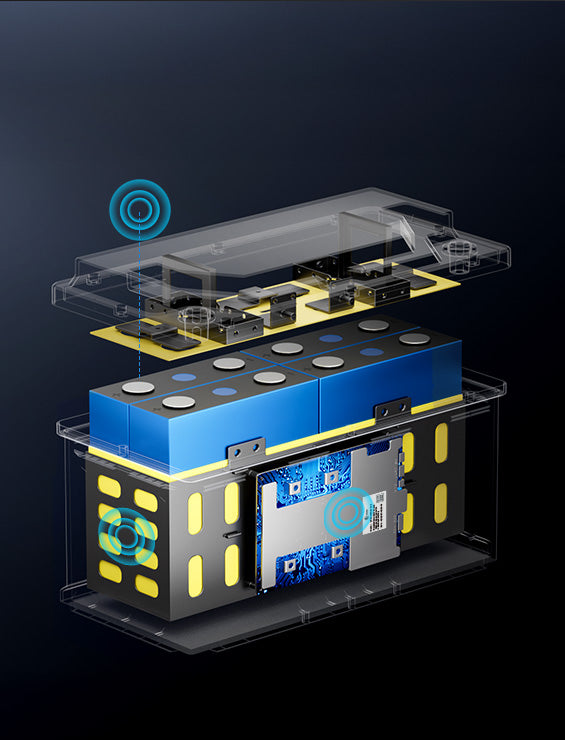

| Interne Strukturparameter |
Temperatursensoren |
3
|
3
|
3
|
3
|
3
|
3
|
3
|
Zellhalterung |
Hochfeste Legierung
|
Hochfeste Legierung
|
Hochfeste Legierung
|
Hochfeste Legierung
|
Hochfeste Legierung
|
Hochfeste Legierung
|
Hochfeste Legierung
|
Isolierung |
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
6-seitige Epoxidplatten
|
Stromleitungsschutz |
Glasfaserschlauch
|
Glasfaserschlauch
|
Glasfaserschlauch
|
Glasfaserschlauch
|
Glasfaserschlauch
|
Glasfaserschlauch
|
Glasfaserschlauch
|
Sammelleitungsschutz |
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Mehrfache Umwicklung
|
Schraubensicherung |
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Schraubensicherung + Elektronik-Gelber Kleber
|
Dämpfungsschicht |
EVA-Füllung
|
EVA-Füllung
|
EVA-Füllung
|
EVA-Füllung
|
EVA-Füllung
|
EVA-Füllung
|
EVA-Füllung
|
Polschutzkappen |
Kunststoffkappen
|
Kunststoffkappen
|
Kunststoffkappen
|
Kunststoffkappen
|
Kunststoffkappen
|
Kunststoffkappen
|
Kunststoffkappen
|
